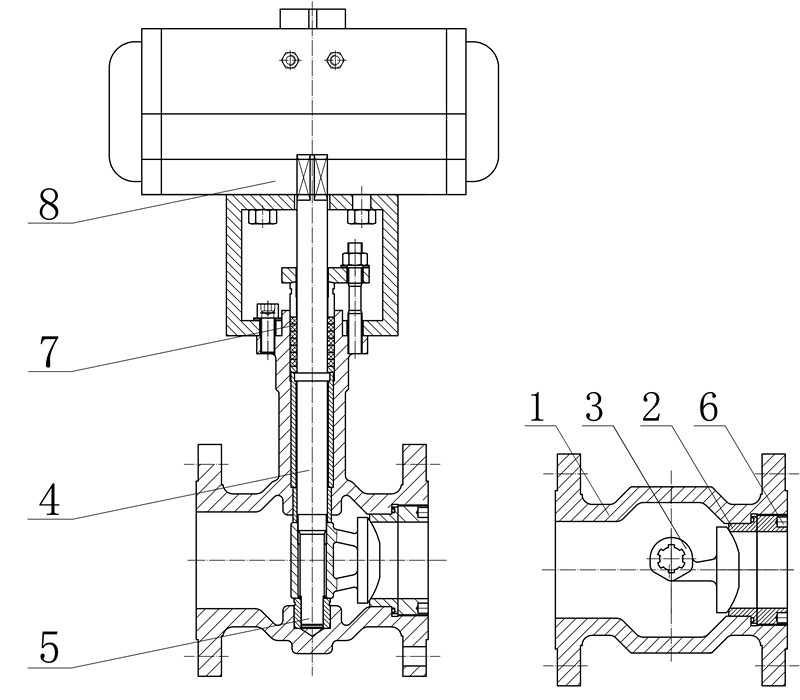

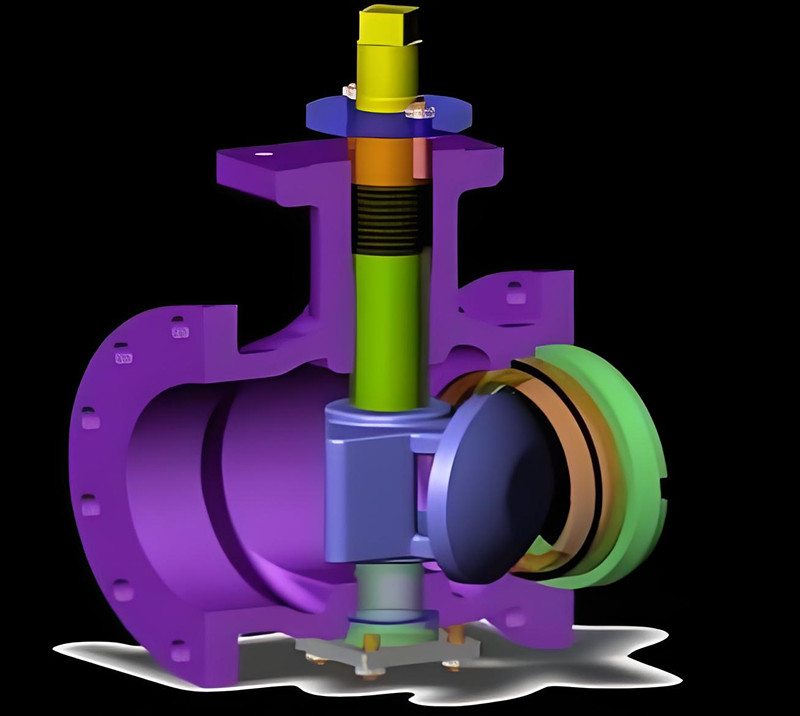

偏心旋轉(zhuǎn)調(diào)節(jié)閥（凸輪撓曲閥）的閥座、旋轉(zhuǎn)閥芯及閥內(nèi)腔的特殊硬化處理是提升閥門性能的關(guān)鍵技術(shù)，尤其在高壓、高溫、含顆粒或腐蝕性介質(zhì)的工況中。以下結(jié)合行業(yè)實(shí)踐和最新技術(shù)進(jìn)展，詳細(xì)解析其處理方法、材料選擇及應(yīng)用場(chǎng)景：

一、閥座與閥芯的硬化處理

1. 超硬化處理技術(shù)

• 工藝特點(diǎn)：采用表面滲碳、氮化或激光熔覆技術(shù)，使閥座和閥芯表面形成硬度高達(dá) HRc65~70 的硬化層（傳統(tǒng)堆焊 STL 合金僅達(dá) HRc40~45）。例如，某企業(yè)開發(fā)的 “芯座超硬化處理” 工藝，通過梯度熱處理實(shí)現(xiàn)外硬內(nèi)軟的結(jié)構(gòu)，既提升耐磨性又避免脆裂。

• 材料選擇：

• 碳化鎢（WC-Co）：硬度達(dá) HRC68-90，適用于含固體顆粒的介質(zhì)（如煤化工黑水系統(tǒng)）。超音速火焰噴涂（HVOF）工藝可形成致密涂層，厚度 0.3-0.4mm，結(jié)合強(qiáng)度高且抗沖刷能力優(yōu)異。

• 陶瓷涂層：Al?O?-TiO?金屬陶瓷涂層顯微硬度達(dá) 1463HV，結(jié)合強(qiáng)度 60.40MPa，抗熱震性能優(yōu)于 WC-Co，適用于高溫球閥。

• 硬質(zhì)合金整體材料：如 YG8（WC92%+Co8%），硬度達(dá) HRA90，耐腐蝕性和抗壓強(qiáng)度優(yōu)異，常用于極端磨損環(huán)境。

2. 堆焊與噴涂工藝

• 堆焊 STL 合金：在閥座密封面局部堆焊鈷基合金（如 STL12#），硬度 HRc40~45，適用于高溫高壓但顆粒較少的工況。缺點(diǎn)是大面積堆焊易變形，需配合精密研磨。

• 激光熔覆：凱瑞特閥業(yè)的專利技術(shù)顯示，激光熔覆工藝可在閥座表面熔覆鎳基或鈷基合金，結(jié)合強(qiáng)度達(dá)冶金級(jí)，耐腐蝕性提升 3 倍以上，適用于多晶硅等高純度介質(zhì)。

3. 表面處理技術(shù)對(duì)比

二、閥內(nèi)腔的抗沖蝕與防腐處理

1. 流道優(yōu)化與涂層結(jié)合

• 迷宮式流道設(shè)計(jì)：通過多級(jí)節(jié)流和對(duì)沖環(huán)結(jié)構(gòu)（如 YSIQ (D) 70 系列調(diào)節(jié)閥），將高速流體的動(dòng)能轉(zhuǎn)化為熱能，減少對(duì)閥內(nèi)腔的直接沖擊。

• 涂層技術(shù)：

• 陶瓷涂層：Al?O?-TiO?等離子噴涂可在閥內(nèi)腔形成厚度 0.2-0.5mm 的耐磨層，硬度達(dá) HV1400，抗沖刷能力提升 5 倍。

• 襯氟工藝：聚全氟乙丙烯（F46）襯里厚度 2.5-3mm，耐強(qiáng)酸強(qiáng)堿（如濃硫酸、王水），適用于化工腐蝕環(huán)境。

2. 材料選擇

• 不銹鋼（316L、Inconel 625）：耐腐蝕性強(qiáng)，適用于中等腐蝕介質(zhì)。

• 雙相不銹鋼（2205）：強(qiáng)度高、耐晶間腐蝕，常用于高壓差、含氯離子工況。

• 碳化鎢鑲嵌：在閥內(nèi)腔出口段鑲嵌碳化鎢導(dǎo)流管，防止高速流體（含顆粒）的沖擊磨損，壽命延長(zhǎng) 3-5 倍。

三、行業(yè)應(yīng)用與標(biāo)準(zhǔn)

1. 典型工況案例

• 石油化工：在催化裂化裝置中，閥座和閥芯采用 HVOF 噴涂碳化鎢，結(jié)合迷宮式流道設(shè)計(jì)，抗沖蝕壽命從 6 個(gè)月延長(zhǎng)至 2 年。

• 煤化工：黑水調(diào)節(jié)閥的閥芯和閥座采用整體碳化鎢材料，閥內(nèi)腔襯 F46，解決了高硬度顆粒（如煤渣）的磨損和氯離子腐蝕問題。

• 電力行業(yè)：STY 鍋爐調(diào)壓調(diào)節(jié)閥的閥芯和閥座經(jīng)表面硬化處理（HRc70），配合防沖刷槽設(shè)計(jì)，在 560℃高溫蒸汽中穩(wěn)定運(yùn)行。

2. 行業(yè)標(biāo)準(zhǔn)與檢測(cè)

• 泄漏等級(jí)：石油化工行業(yè)遵循 ISO15848-2 標(biāo)準(zhǔn)，要求金屬密封泄漏量≤0.1% KV（Class IV），軟密封需達(dá) ANSI B16.104 Class VI。

• 硬度檢測(cè)：采用維氏硬度計(jì)（HV）或洛氏硬度計(jì)（HRC），涂層厚度通過超聲測(cè)厚儀測(cè)量，結(jié)合強(qiáng)度通過拉伸試驗(yàn)驗(yàn)證。

• 耐腐蝕測(cè)試：鹽霧試驗(yàn)（ASTM B117）、晶間腐蝕試驗(yàn)（ASTM A262）等，確保涂層在惡劣環(huán)境下的穩(wěn)定性。

四、最新技術(shù)進(jìn)展

1. 納米涂層技術(shù)

2. 智能檢測(cè)與維護(hù)

• 在線監(jiān)測(cè)：通過聲發(fā)射傳感器和振動(dòng)分析，實(shí)時(shí)監(jiān)測(cè)閥芯磨損情況，預(yù)測(cè)維護(hù)周期。

• 3D 打印修復(fù)：采用激光熔覆技術(shù)對(duì)磨損部件進(jìn)行增材修復(fù)，成本降低 50%。

五、總結(jié)與建議

• 高磨損環(huán)境：優(yōu)先采用 HVOF 噴涂碳化鎢或激光熔覆，配合迷宮式流道設(shè)計(jì)。

• 強(qiáng)腐蝕環(huán)境：選擇襯氟工藝或 Inconel 合金，結(jié)合表面氮化處理。

• 高溫高壓環(huán)境：采用硬質(zhì)合金整體材料或陶瓷涂層，確保長(zhǎng)期穩(wěn)定性。

• 檢測(cè)與維護(hù)：嚴(yán)格執(zhí)行硬度、結(jié)合強(qiáng)度及耐腐蝕測(cè)試，結(jié)合智能監(jiān)測(cè)技術(shù)，實(shí)現(xiàn)預(yù)防性維護(hù)。
